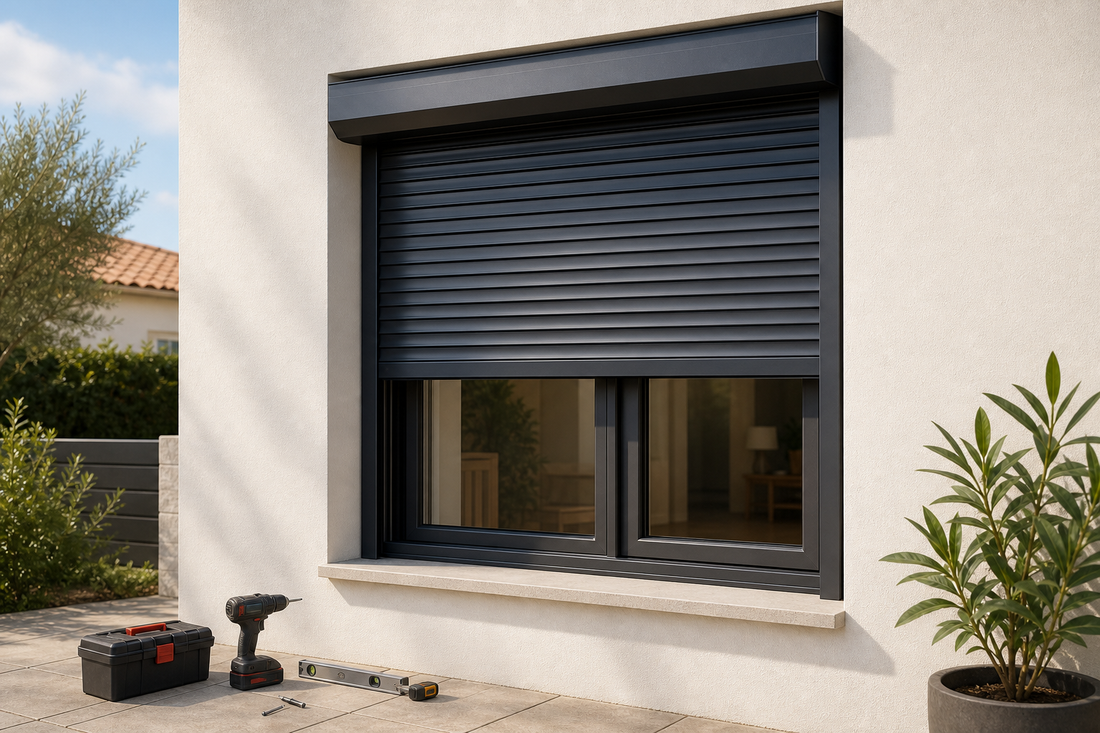

Pose sous linteau - Guide d'installation des volets roulants Dumont

L'installation de volets roulants en rénovation est accessible à tous, à condition de suivre les bonnes étapes. Ce guide est conçu pour vous accompagner dans l'installation, que vous optiez pour des volets roulants manuels, motorisés électriques ou solaires.

Outils nécessaires :

1. Une perceuse : Pour percer les trous et fixer les éléments.
2. Un marteau ou un maillet : Pour enfoncer les chevilles ou ajuster certains composants.
3. Un tournevis : Pour visser et ajuster les éléments de fixation.
4. Un mètre : Pour mesurer les dimensions et positions précises.
5. Un crayon : Pour marquer les points de fixation.
6. Un niveau : Pour vérifier l'horizontalité et la verticalité lors de l'installation.

Étape 1 : Préparation de l’installation

1.1. Vérification du matériel

Avant de commencer, vérifiez que tous les composants sont présents :

• Le coffre du volet (avec moteur ou manuel)
• Les coulisses (rails de guidage)
• Le tablier (ensemble de lames)
• Les systèmes de commande (manivelle, moteur, ou panneau solaire)

Étape 2 : Installation du volet

2.1. Marquage des points de fixation

1. Placer le volet au sol.
2. Insérer les coulisses dans les rainures prévues à cet effet.


3. Redresser délicatement l'ensemble et positionner le volet assemblé (coffre et coulisses) devant la fenêtre sous le linteau, en veillant à ce qu'il soit bien centré et de niveau. Utilisez un niveau à bulle pour garantir son horizontalité.

4. Marquer les points de perçage pour les fixations des coulisses à l'aide d'un crayon, sur le linteau. Notez que les coulisses sont pré-percées en usine : de face pour la pose en façade ou au fond des coulisses pour une pose sous linteau, facilitant ainsi le marquage des emplacements de perçage.

5. Retirer délicatement le volet après avoir marqué tous les emplacements des vis de fixation.

Il est recommandé d'être deux personnes pour réaliser cette étape, afin de manipuler l'ensemble avec plus de sécurité et de précision.

2.2. Percer les trous de fixation

1. Percez les trous pour les fixations sur les marquages réalisés.

2. Utilisez des chevilles adaptées pour garantir une fixation solide.


À noter que le perçage pour le coffre n’est pas nécessaire, car le système est conçu de façon à ce que le coffre n’ait pas besoin d’être vissé au mur, garantissant ainsi une installation simplifiée et rapide.

2.3. Fixation du volet

1. Positionner le volet à son emplacement final, en s'assurant que le coffre et les coulisses sont bien alignés.
2. Fixer les coulisses en commençant par le haut, à l'aide de vis appropriées.


Étape 3 : Connexion électrique et réglages

4.1. Connexion du moteur (pour volets électriques)

Pour les volets électriques, raccordez le moteur à l’alimentation électrique. Si le volet est filaire, suivez les instructions du fabricant pour le câblage et utilisez des connecteurs appropriés pour garantir une bonne isolation.

4.2. Réglage des fins de course

Les fins de course (positions haute et basse) permettent au moteur de s’arrêter automatiquement lorsque le volet est entièrement ouvert ou fermé. Sur les volets motorisés Dumont, les débuts et fins de course sont déjà pré-réglés en usine, ce qui signifie qu’aucun ajustement n’est généralement nécessaire. Toutefois, si un réglage est requis, vous pouvez suivre les instructions dans notre article: https://volet-dumont.fr/blogs/volet-dumont/reglage-des-fins-de-course-optimisez-les-positions-douverture-et-de-fermeture-de-vos-volets
